À RETENIR
- Un IPN ne se fixe jamais en l’enfouissant dans la terre : il exige une fondation en béton adaptée au sol.
- Deux voies principales : l’encastrement direct dans un massif ou la fixation sur platine avec tiges d’ancrage.
- Dimensions du massif, profondeur d’ancrage et section du profilé découlent d’un calcul, pas d’une règle universelle.
- Béton de fondation, mortier de scellement et mortier sans retrait ont chacun un usage précis.
- La protection contre la corrosion et le respect des délais de durcissement conditionnent la durabilité.
- Dès que l’IPN participe à la stabilité d’un bâtiment, une étude de structure s’impose.
Que signifie sceller un IPN dans le sol, et dans quels cas est-ce utile ?
Sceller un IPN consiste à lier solidement un profilé métallique à un massif de béton capable de transmettre ses efforts au terrain. Cela concerne un poteau d’auvent, un support de pergola ou de carport, un portique ou un élément qui participe à la reprise de charges.
Prenons Marc, qui souhaite adosser un auvent à sa maison près de Tours : ses deux poteaux IPN devront encaisser le poids de la toiture, la neige et surtout le vent, qui tend à les renverser et à les soulever.
Le sol naturel, lui, n’offre aucune garantie de tenue : l’enfouissement direct d’un IPN dans la terre n’est pas une fixation structurelle. L’humidité attaque l’acier et le terrain se tasse ou gonfle selon les saisons.
Une fondation dimensionnée reste donc la condition de départ, tout le reste en découle.
Encastrement direct ou platine d’ancrage : quelle différence ?
Dans l’encastrement direct, le pied du profilé est noyé dans le béton frais du massif. La liaison est rigide, mais l’acier reste en contact permanent avec le béton, ce qui complique la protection anticorrosion et toute réparation ultérieure.
Avec la platine, une plaque d’acier soudée au pied de l’IPN est boulonnée sur des tiges d’ancrage préalablement scellées dans le massif. Le montage est plus précis, le réglage d’aplomb plus aisé et le pied reste surélevé et contrôlable.
Un IPN vertical dans une fondation est-il comparable à une poutre IPN scellée dans un mur ?
Non, les deux situations sont différentes. Un IPN vertical travaille en compression et en flexion, avec un risque de renversement transmis à la fondation.
Une poutre horizontale repose sur des appuis ou s’encastre dans la maçonnerie existante, avec des vérifications de portance locale, de chaînage et de répartition des charges.
Mélanger ces deux logiques conduit à des erreurs de conception, d’où l’intérêt de bien nommer votre configuration avant de choisir une méthode.
Quelle méthode de fixation choisir selon votre projet ?
Trois grandes solutions existent : le scellement direct dans un massif, la platine sur tiges d’ancrage scellées, et l’ancrage dans un support béton existant par chevilles.
Le tableau suivant met en regard leurs usages, avantages et limites. Aucune n’est supérieure en soi : chacune répond à une situation donnée.
| Méthode | Support concerné | Atouts | Points de vigilance |
|---|---|---|---|
| Scellement direct dans un massif | Sol naturel avec fondation dédiée | Liaison rigide, bonne reprise des moments | Corrosion à l’interface, réglage difficile, aucune reprise possible |
| Platine et tiges d’ancrage scellées | Sol naturel avec massif, ou massif existant | Aplomb réglable, pied visible et protégeable | Gabarit de pose précis, platine et soudures dimensionnées |
| Chevilles sur béton existant | Dalle ou longrine en béton | Rapide, sans nouveau terrassement | Épaisseur, armatures et résistance du support à vérifier |
Une dalle existante ne possède pas nécessairement la résistance pour recevoir un poteau porteur. Une dalle de terrasse ou de garage, souvent peu épaisse et faiblement armée, peut se fissurer ou s’arracher sous un effort de soulèvement.
Une fixation sur béton existant se justifie seulement si la nature, l’épaisseur et l’état du support sont connus, et si les prescriptions de l’ancrage (avis technique européen du fabricant) sont respectées, notamment les distances aux bords.
Quels critères guident le choix de la méthode ?
Les charges verticales dimensionnent la section du profilé, tandis que les charges horizontales (vent, poussée) créent le moment de renversement que la fondation doit absorber.
Les efforts de soulèvement comptent aussi : un auvent léger peut être arraché comme une voile. S’ajoutent la nature du sol (argile, sable, remblai), les dimensions de l’IPN, l’exposition à l’humidité et la stabilité exigée.
Pour l’auvent de Marc, un sol argileux sensible aux variations hydriques et un vent exposé orientent vers un massif calculé avec platine, plus facile à contrôler dans le temps.
Ces critères se croisent, ce qui explique qu’une méthode adaptée à un portillon soit dangereuse pour un porche. Retenez que la méthode se choisit après l’évaluation des efforts, jamais avant.
Comment réaliser le scellement, étape par étape ?
Le chantier suit un ordre logique, de la préparation au durcissement. Voici les étapes générales pour un IPN fixé sur un massif neuf :
- Repérer l’implantation, vérifier les réseaux enterrés et définir les accès.
- Terrasser selon les cotes de l’étude, en sol sain, et dresser un fond de fouille propre.
- Mettre en place le coffrage éventuel et les armatures prévues par le calcul.
- Positionner le gabarit des tiges d’ancrage, ou le profilé en cas d’encastrement direct, puis le maintenir.
- Contrôler l’aplomb dans les deux plans, avec niveau ou laser.
- Couler le béton en couches, le vibrer ou le piquer pour chasser l’air.
- Protéger le béton du gel et de la dessiccation, puis attendre son durcissement avant de monter la structure ou de mettre en charge.
La mise en charge ne doit intervenir qu’une fois que le béton, le mortier ou le système d’ancrage a atteint les performances requises.
Le béton prend en un à deux jours, mais sa résistance nominale se vise à 28 jours ; les délais précis dépendent de la formulation, de la température et des préconisations du fabricant.
Quelles précautions prendre avant de creuser et pendant la prise ?
Avant tout terrassement, vous devez consulter les réseaux enterrés via le guichet unique (déclaration de projet de travaux, puis déclaration d’intention de commencement de travaux pour l’exécutant).
Un coup de pelle dans une gaine électrique ou une conduite de gaz transforme un petit chantier en urgence. Il faut aussi étayer les fouilles profondes et ne jamais travailler sous un profilé suspendu.

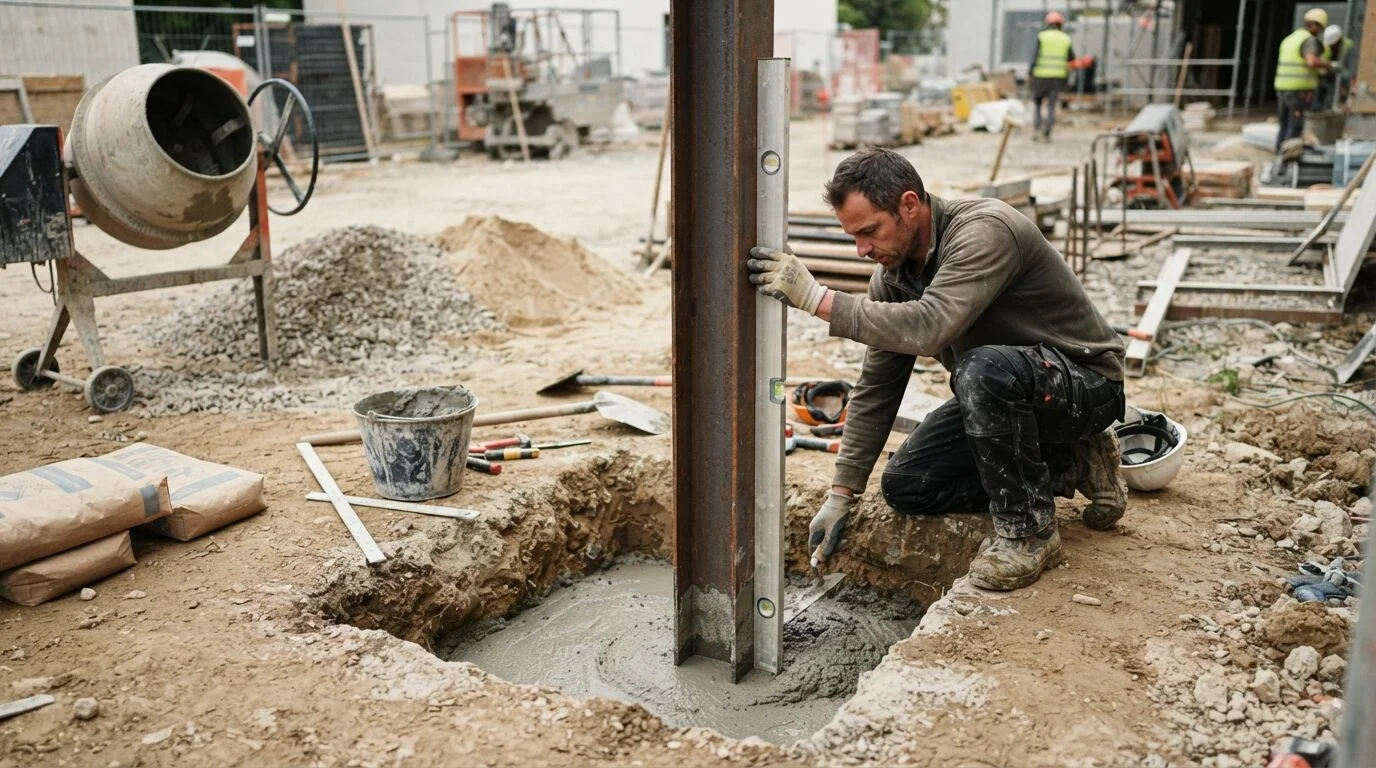

Pendant la prise, l’IPN doit rester immobile et d’aplomb. Marc utilise des jambes de force ancrées à des piquets et des serre-joints sur le gabarit : un profilé qui bouge d’un degré dans le béton frais reste de travers définitivement.
Une stabilité provisoire soignée évite des reprises coûteuses.
Comment dimensionner le massif et quel béton ou mortier utiliser ?
Un massif se calcule, il ne se devine pas. Les Eurocodes encadrent la démarche : Eurocode 3 pour les structures en acier et leurs assemblages, Eurocode 2 pour le béton, Eurocode 7 pour la géotechnique, auxquels s’ajoutent les DTU de fondations et les documents des fabricants de scellements.
Les dimensions, les profondeurs d’ancrage et la section du profilé doivent être déterminées selon les charges et les caractéristiques du sol.
Quels paramètres déterminent la taille de la fondation ?
La portance du sol, mesurée ou estimée par une étude géotechnique, fixe la surface d’appui nécessaire sous le massif.
La profondeur hors gel impose un minimum, variable selon la région et l’altitude, pour éviter le soulèvement par le gel ; ce n’est toutefois pas une profondeur d’ancrage structurelle.
Les charges reprises et le moment de renversement déterminent ensuite la largeur, la hauteur et le poids du massif, ainsi que la longueur d’ancrage des tiges ou du profilé.
Pour estimer le béton, multipliez la longueur par la largeur et par la hauteur du massif calculé, puis ajoutez environ 5 à 10 % de marge. À titre d’illustration de calcul uniquement : si une note de calcul prescrivait un massif de 0,60 m sur 0,60 m et 0,90 m de haut, le volume serait de 0,324 m³, soit environ 0,36 m³ avec marge, pour chaque poteau.
Béton, mortier de scellement ou mortier sans retrait : que choisir ?
Le béton de fondation, composé de ciment, sable, gravillons et eau, sert à couler le massif.
Le mortier de scellement (ciment et sable) fixe des éléments dans une réservation.
Le mortier sans retrait, prêt à l’emploi et fluide, comble sous une platine ou autour de tiges sans se rétracter, ce qui garantit un contact complet et une transmission des efforts.
Le tableau ci-dessous donne des repères indicatifs.
| Matériau | Usage | Repère indicatif |
|---|---|---|
| Béton de fondation | Massif pour ouvrage léger non structurel | Environ 300 à 350 kg de ciment par m³ de béton |
| Mortier de scellement courant | Scellement non structurel en réservation | Environ 1 volume de ciment pour 3 de sable |
| Béton ou mortier structurel | Poteau porteur, platine, ancrage calculé | Classe de résistance, exposition et mise en œuvre fixées par l’étude ; produit prêt à l’emploi selon fiche technique |
Ces proportions usuelles ne garantissent pas à elles seules la résistance d’un scellement. Un ouvrage structurel relève d’une formulation spécifiée (classe de résistance, classe d’exposition, rapport eau/ciment) et d’un contrôle de mise en œuvre.
Pour un poteau porteur, mieux vaut un béton prêt à l’emploi ou un mortier technique conforme aux exigences de l’étude qu’un mélange approximatif à la bétonnière.
Comment protéger l’acier, éviter les erreurs et savoir quand déléguer ?
Un massif bien calculé ne sert à rien si l’acier se dégrade en quelques années. Ce dernier paragraphe de méthode se prolonge donc par la durabilité et par les limites du bricolage.
Comment protéger l’IPN contre la corrosion ?
La zone la plus exposée se situe à la jonction entre le sol, le béton et l’air, là où l’eau stagne. Une galvanisation à chaud ou un système de peinture anticorrosion adapté à l’extérieur est recommandé sur toute la partie proche du sol.
En encastrement direct, l’enrobage de béton doit être suffisant et sain, et le massif doit dépasser le sol fini avec un chanfrein ou une forme de pente pour évacuer l’eau.
Avec une platine, relevez-la au-dessus du terrain et prévoyez un scellement sans retrait sous la plaque, de manière à éviter les poches d’eau. Chez Marc, un massif légèrement dépassant le gazon a suffi à garder les pieds de poteaux secs.
Quelles erreurs fréquentes éviter, et quand faire appel à un professionnel ?
Les défauts les plus courants sont une fondation sous-dimensionnée, une mauvaise estimation des charges (vent et neige oubliés), un béton inadapté, l’absence de maintien pendant la prise, un défaut d’aplomb, un ancrage insuffisant et une mise en charge prématurée.
Chacun a une cause simple : on traite le scellement comme un geste de maçonnerie courante alors qu’il s’agit d’un assemblage structurel.
Une étude de structure et l’intervention d’un professionnel qualifié (bureau d’études, constructeur métallique, maçon structure) sont indispensables lorsque l’IPN participe à la stabilité d’un bâtiment, reprend des charges importantes ou repose sur un sol incertain.
Aucune méthode de scellement n’est suffisante pour reprendre des charges porteuses sans vérification structurelle : cette règle protège autant votre budget que votre sécurité.
Peut-on enterrer directement un IPN dans la terre ?
Non. L’enfouissement direct dans le sol naturel n’est pas une fixation structurelle : l’acier se corrode rapidement et le terrain ne garantit ni la stabilité ni la reprise des efforts. Il faut une fondation en béton dimensionnée en fonction des charges et du sol.
Quelle profondeur de scellement pour un IPN ?
Il n’existe pas de profondeur universelle. Elle dépend des charges verticales et horizontales, des efforts de soulèvement, de la portance du sol et de la profondeur hors gel locale. Elle est déterminée par un calcul selon les Eurocodes, ou par un professionnel.
Peut-on fixer un IPN sur une dalle béton existante ?
C’est possible seulement si la dalle est assez épaisse, armée et résistante pour reprendre les efforts, notamment l’arrachement. Il faut vérifier le support et respecter les prescriptions du fabricant de chevilles. Une dalle ne suffit pas automatiquement pour un poteau porteur.
Combien de temps attendre avant de charger un IPN scellé ?
Le béton prend en un à deux jours, mais sa résistance nominale s’atteint à 28 jours. La mise en charge ne doit se faire qu’une fois les performances nécessaires atteintes, selon l’étude, la température et les indications du fabricant du mortier ou de l’ancrage.
